XT Mesh
单元类型
XT的网格系统主要包含单元和节点两种数据对象，其中单元又分为标准单元和非标准单元，标准单元有如下类型：
| 单元类型 | 节点个数 | 标识符 |
| 点单元 | 1 | Point1 |
| 一阶线单元 | 2 | Line2 |
| 二阶线单元 | 3 | Line3 |

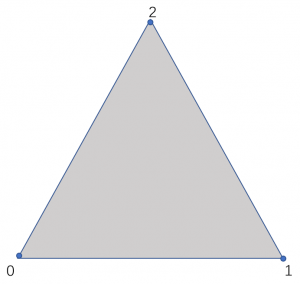

| 一阶三角形单元 | 3 | Tri3 |
| 二阶三角形单元 | 6 | Tri6 |
| 一阶四边形单元 | 4 | Quad4 |

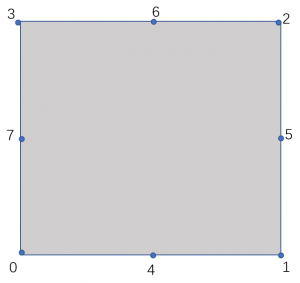

| 二阶四边形单元 | 8 | Quad8 |
| 一阶四面体单元 | 4 | Tet4 |
| 二阶四面体单元 | 10 | Tet10 |
| 一阶金字塔单元 | 5 | Pyramid5 |

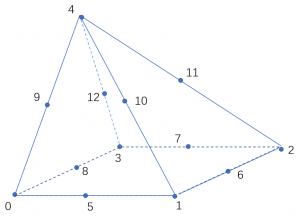

| 二阶金字塔单元 | 13 | Pyramid13 |

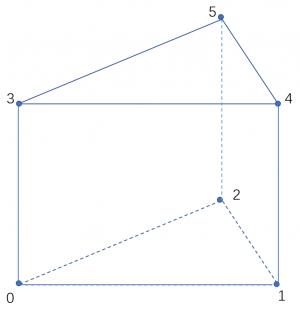

| 一阶三棱柱单元 | 6 | Prism6 |
| 二阶三棱柱单元 | 15 | Prism15 |
| 一阶六面体单元 | 8 | Hex8 |
| 二阶六面体单元 | 20 | Hex20 |

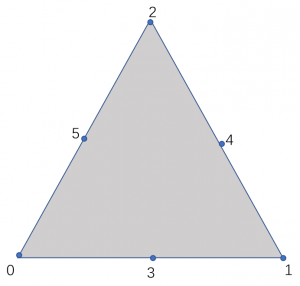

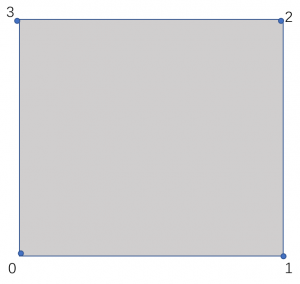

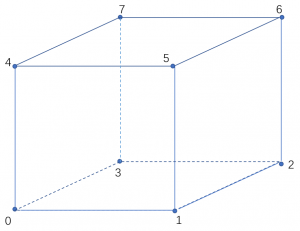

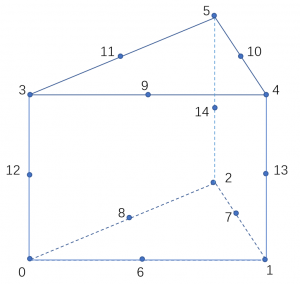

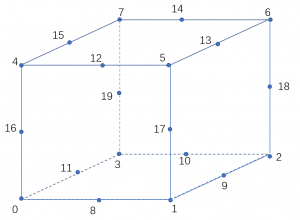

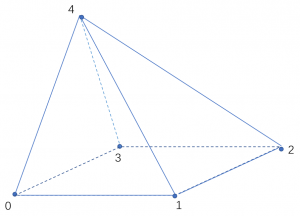

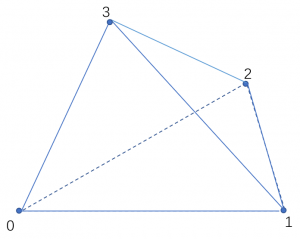

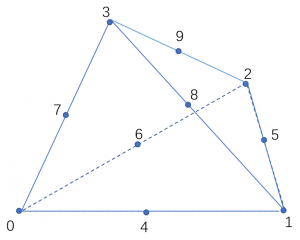

单元节点顺序
