guide:selection
对象选择

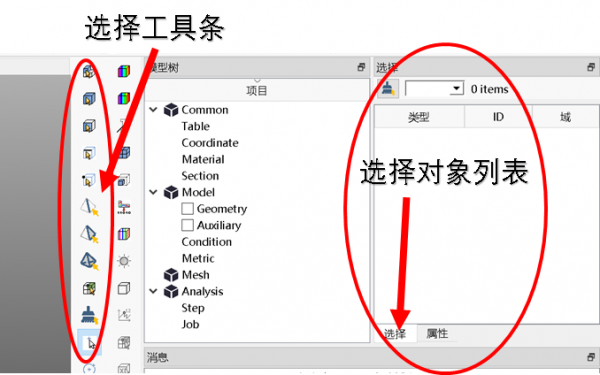

在需要选择对象的场合，XT支持从节点、单元到几何实体、部件等多种选择模式，选择的对象将在选择对象列表框里列出。
任意时刻至多允许激活一种选择模式，激活模式后对应按钮处于按下状态，如鼠标放置在主视图窗口的对象上，对象将高亮显示，鼠标单击即可选中对象，而对象将改变颜色以表示为选中状态，如用户再次单击该对象，则对象将从列表框里删除并恢复原来的颜色。对象的统计个数在列表框上部显示。
选择工具条按钮功能列举如下：
| 部件选择模式 | 选择几何部件 |
| 拓扑体选择模式 | 选择拓扑体（包含若干拓扑面） |
| 拓扑面选择模式 | 选择拓扑体（包含若干拓扑面） |
| 拓扑边选择模式 | 选择拓扑体（包含若干拓扑面） |
| 拓扑顶点选择模式 | 选择拓扑体（包含若干拓扑面） |
| 线单元选择模式 | 选择线单元或者梁单元 |
| 面单元选择模式 | 选择面单元 |
| 体单元选择模式 | 选择体单元 |
| 网格点选择模式 | 选择网格节点 |
| 清空选择列表 | 清空当前所有选择对象 |
| 单选或矩形范围选择 | 鼠标左键单击时仅选择被单击对象，左键拖动时为拖动框内所有对象被选择 |
| 圆范围选择 | 鼠标左键单击并拖动时以单击点为圆心，拖动位置为半径画圆，该范围内所有对象被选择 |
| 多边形范围选择 | 在鼠标左键依次点击所围成的多边形范围内所有对象被选择 |
| 封闭边环范围选择 | 选中一条边之后，与该边相连并且能构成闭环的边都将被选择，该方式仅在拓扑边选择模式下有效 |
