在某些应用场景，需要将薄壁实体的中面抽取出来以作为后续处理的输入。XT基于Delaunay算法开发了中面抽取功能。

给定壁厚，程序将首先搜索相距不大于壁厚的边对，校验匹配关系，如不存在自然薄壁面（原始模型中存在的薄壁面），则生成临时薄壁面。接着开始遍历模型的非薄壁面，首先找出与非薄壁面相邻的任意一个薄壁面，从这个薄壁面出发依次寻找下一个薄壁面，对每一个薄壁面生成中边，最终将形成封闭的中边环，基于中边环使用Delaunay算法就可抽出最终的中面。

该功能假定输入模型的薄壁面不包含任何内部拓扑结构，如果出现空洞或者在壁厚方向由好几个面拼接而成，需先删除些面再重新构建完整的薄壁面。

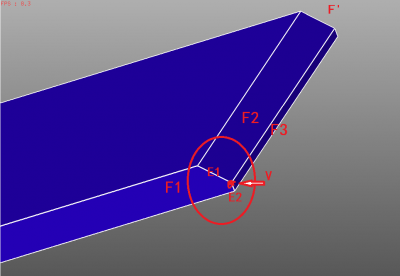

如下图所示，F1为薄壁面，但在图示位置相邻面在壁厚方向由面F2和F3构成，在拓扑上不能搜索出有效的闭合薄壁面链。

为了抽取中面，我们需要重构有效的薄壁面，可按照下面步骤操作：

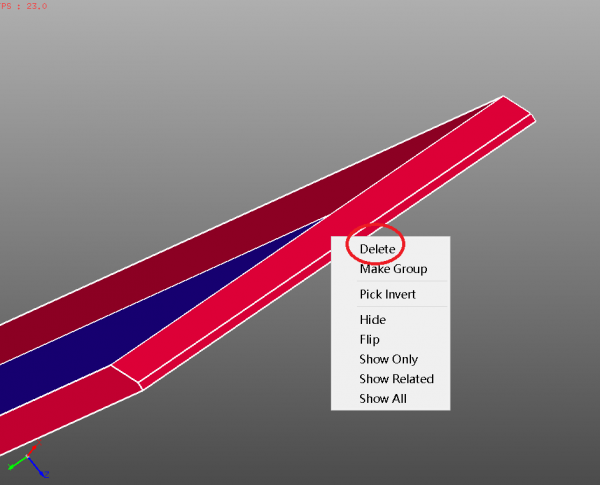

1. 选择与面F2、F3相邻的薄壁面（包括F1以及在屏幕内侧不可见的面F'），右键菜单点击【Delete】删除这些面；

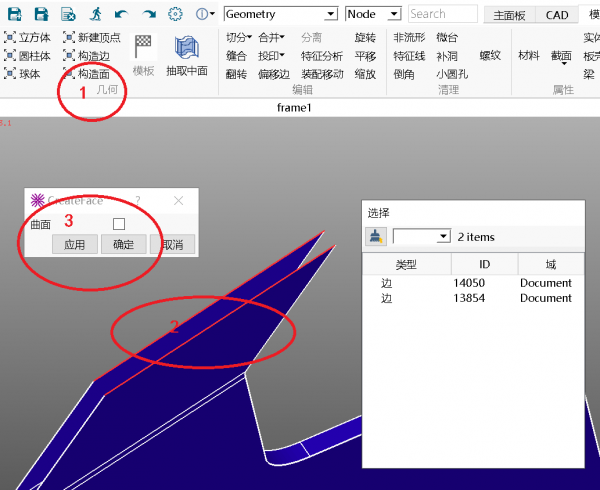

2. 点击功能【构建面】，选择对应的边对（对应薄壁面的边）,如果薄壁面是圆柱面将曲面勾选框勾选，单击应用构建薄壁面（为了保证拓扑的有效，每次只选择一对边构造面）；

3. 顺序执行上述操作，直到形成封闭的薄壁面链；
4. 选择部件执行抽取中面操作；

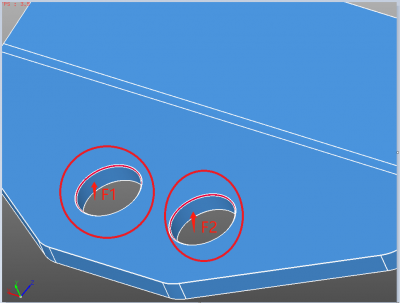

如下图所示，F1、F2为薄壁圆柱面，由于倒角面的存在，F1、F2不能被识别为有效的薄壁面，因此需先将倒角面清理掉。

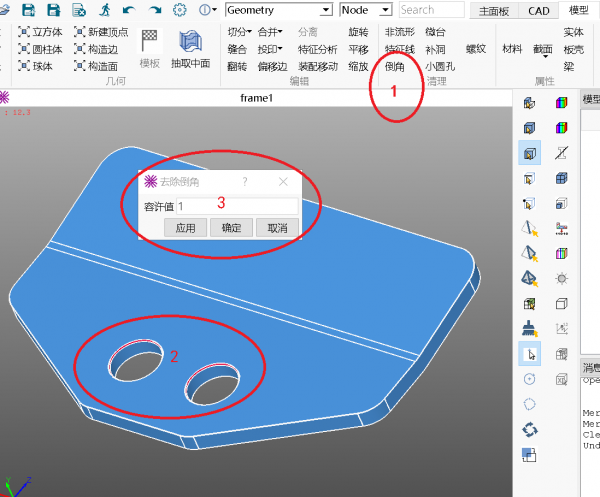

清理倒角面可按下图所示操作完成：

1. 从功能导航栏中点击功能清理【倒角】；
2. 选择倒角面；
3. 输入容许值（若选择的面内外口径的圆心距离小于该容许值，是否为倒角面），单击【应用】清除所选倒角特征；

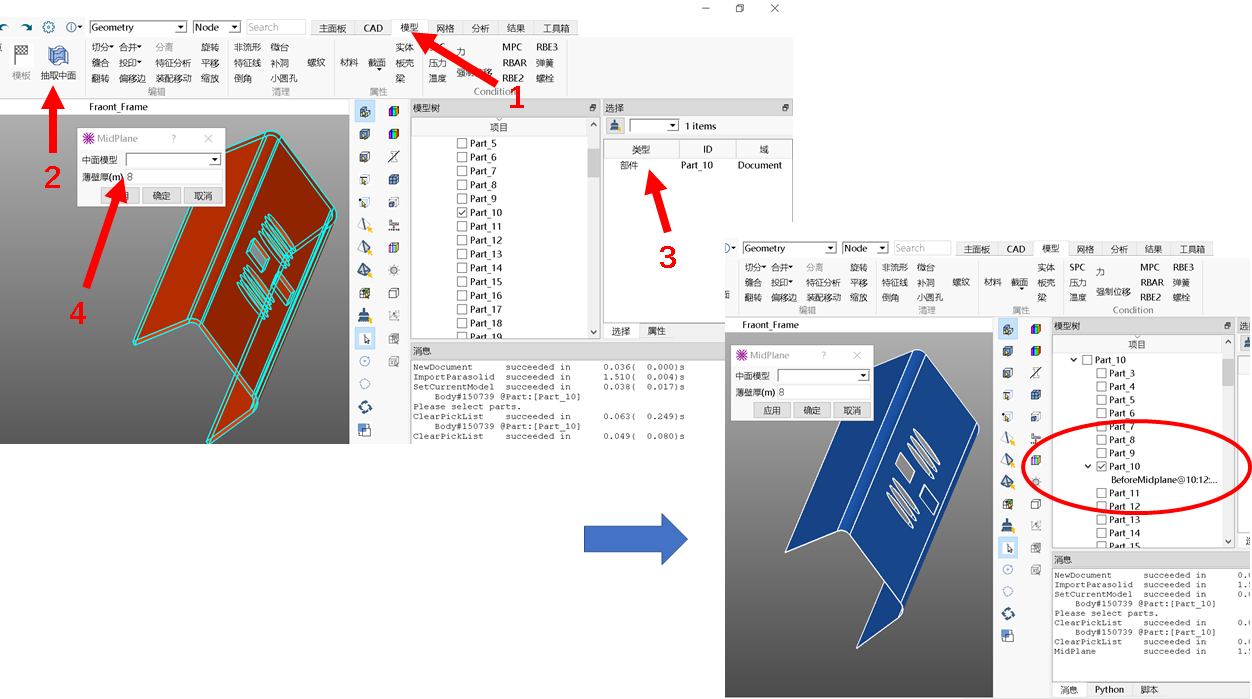

如下图所示，导入模型之后，切换到模型导航栏，点击抽取中面按钮，激活部件选择模式，选择对象部件，输入壁厚（可通过【工具箱>测量>距离】功能测量壁厚），点击确定，然后部件的中面即构建出来，它会替换原来的几何实体，原来的几何实体以快照形式保存到模型树中，用户可以根据需要恢复原有几何实体。
